Untenstehend stellen wir Ihnen eine Übersicht unserer geführten Produkte zur Verfügung.
Wir sind Ihr Experte, wenn es um berührende Temperaturmessung geht!
Bedingt durch die kurze Ansprechzeiten und Ihre robuste Bauform eignen sich unsere Mantelthermoelemente für verschiedenste Anwendungen, bei denen Temperaturen bis 1200° C gemessen werden. TI-Messstelle isoliert vom Mantel, Edelstahl-Hülse: 4 x 30 mm, Leitung: 2 K TAT 25
Durch kurze Ansprechzeiten und geringe Materialabmessungen eignen sich unsere Miniatur-Mantelthermoelemente gut für schnelle und dynamische Messungen, bei denen Temperaturwechsel bei kundenspezifischen Anwendungen erfasst werden.
TI-Messstelle isoliert vom Mantel, Edelstahl-Hülse: 4 x 30 mm, Leitung: 2 K TAT 25
Unsere Mantelthermoelemente werden direkt mit einem Miniaturstecker versehen.
Durch kurze Ansprechzeiten und geringe Materialabmessungen eignen sich diese gut für schnelle und dynamische Messungen im Labor oder bei industriellen Anwendungen, bei denen Temperaturwechsel erfasst werden. Flach-Kontakte aus Thermomaterial, Polarität gekennzeichnet.
Durch kurze Ansprechzeiten und hochwertige Steckverbindungen eignen sich unsere Miniatur-Mantelthermoelemente mit Lemo-Stecker gut für schnelle und flexible Messungen im Labor oder bei industriellen Anwendungen bei denen Temperaturwechsel in feuchter Umgebung oder bei Vibrationen erfasst werden.
Kupplung: Messing verchromt, Kontakte: vergoldet, Größe: 0 für alle Durchmesser, Minus: an Stift, Isolation: PEEK
Durch kurze Ansprechzeiten und geringe Materialabmessungen eignen sich unsere Miniatur-Mantelthermoelemente mit freien Enden gut für schnelle und flexible Messungen im Labor oder bei industriellen Anwendungen, bei
denen Temperaturwechsel erfasst werden.
Bei dieser Ausführung haben die Mantelthermoelemente frei herausragende Anschlussdrähte, die mit Thermoleitungen verlängert werden können und sich besonders für spezielle Temperaturmessungen mit individuellen Applikationen eignen. Enden ca. 15 mm, feuchtigkeitsdicht isoliert, Pluspol gekennzeichnet

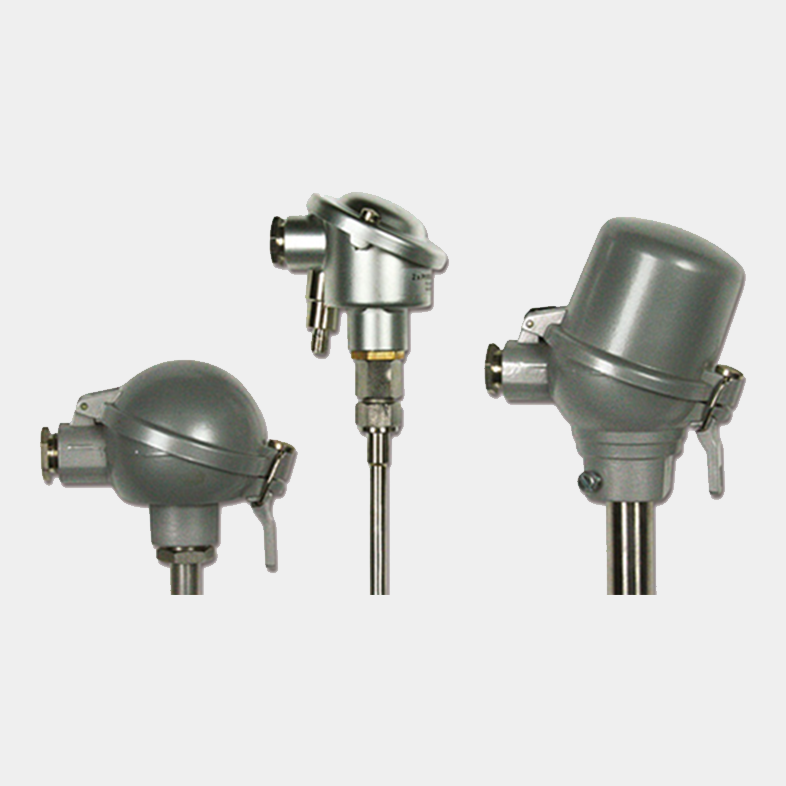

Einschraub- bzw. Einsteck-Thermoelemente werden bevorzugt für Temperaturmessungen in gasförmigen und flüssigen Medien eingesetzt. Der Anschlusskopf ist für Umgebungstemperaturen bis 100 °C ausgelegt. Das Schutzrohr besteht aus Edelstahl.
Die Auswahl des geeigneten Schutzrohrwerkstoffes richtet sich nach den vor Ort herrschenden Bedingungen. Als Messeinsatz werden Thermopaare (Elemente) Typ K, N oder J nach IEC 584-3 in Klasse 1 verwendet
| Messbedingungen | Wertzeit | Messstelle isoliert Mantel-Ø in mm | Messstelle im Mantel eingeschweißt Mantel-Ø in mm | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 0,50 | 1,00 | 1,50 | 3,00 | 0,50 | 1,00 | 1,50 | 3,00 | ||
| Luft, v = 2 m/s | 0,5 0,9 | 1,80 5,52 | 3,00 10,00 | 8,00 25,00 | 10,0 25,00 | 1,80 5,52 | 3,00 10,00 | 8,00 25,00 | 80,00 80,0 |
| Wasser, v = 2 m/s | 0,5 0,9 | 0,06 0,13 | 0,15 0,50 | 0,21 0,60 | 1,20 2,90 | 0,06 0,18 | 0,13 0,40 | 0,13 0,40 | 0,22 0,75 |
Die 0,5/0,9 - Wertzeit ist die Zeit, die ein Thermoelement benötigt, um 50 % bzw. 90 % der Differenz eines Temperaturwechsels
des Mediums anzuzeigen.
(Ein MTE von Ø = 0,25 mm mit der Wertezeit: 0,5 hat eine Ansprechzeit von ca. 7 ms im Wasser.)
| Medium | Empfohlene Eintauchtiefe |
|---|---|
| Feste Stoffe | 7 × dem Außendurchmesser |
| Flüssige Stoffe | 7 × dem Außendurchmesser |
| Gase | 10 × dem Außendurchmesser |
| Außen-Ø | Toleranz | Drahtstärke (Schenkel) | Abstand der Schenkel | Wandstärke des Mantels |
|---|---|---|---|---|
| 0,50 | ± 0,05 | 0,075 | 0,025 | 0,06 |
| 0,75 | ± 0,05 | 0,113 | 0,038 | 0,09 |
| 1,00 | ± 0,05 | 0,150 | 0,050 | 0,12 |
| 1,50 | ± 0,05 | 0,225 | 0,075 | 0,18 |
| 2,00 | ± 0,05 | 0,300 | 0,100 | 0,24 |
| 3,00 | ± 0,05 | 0,450 | 0,150 | 0,36 |

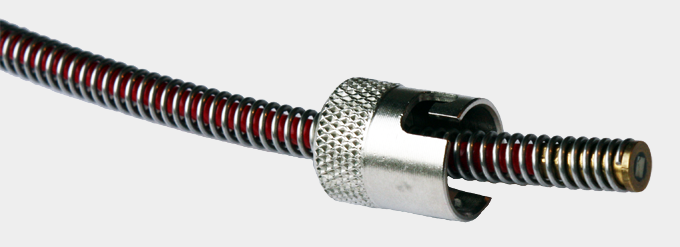

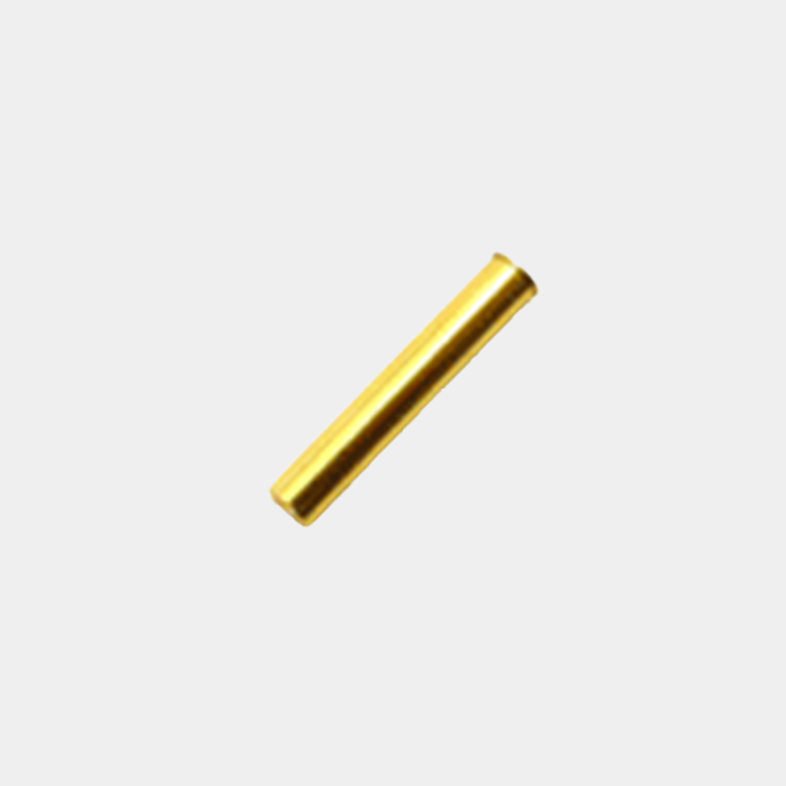

Feder-Stift-Thermoelemente werden zur Oberflächen-Temperaturmessung von – 50 bis + 180ºC eingesetzt. Dabei wird über eine 4 mm Kupferoberfläche der Wärmekontakt zum Medium hergestellt. Die Messung ist sehr schnell und genau.
Die Edelstahl-Feder sorgt für einen ständigen Anpressdruck. Eine Wärmeableitung wird durch den Teflonkegel vermieden. Mittels des hinteren Gewindeanschlusses M 2,5 kann dieser in einen Steckkontakt oder Hülse eingeschraubt werden.
Die Lieferung erfolgt mit 2 m Thermoleitung.
Feder-Stift-Thermoelemente werden zur Oberflächen-Temperaturmessung von – 50 bis + 180ºC eingesetzt. Dabei wird über eine 4 mm Kupferoberfläche der Wärmekontakt zum Medium hergestellt. Die Messung ist sehr schnell und genau.
Die Edelstahl-Feder sorgt für einen ständigen Anpressdruck. Eine Wärmeableitung wird durch den Teflonkegel vermieden. Mittels des hinteren Gewindeanschlusses M 2,5 kann dieser in einen Steckkontakt oder Hülse eingeschraubt werden.
Die Lieferung erfolgt mit 2 m Thermoleitung.
Das Oberflächen-Magnet-Thermoelement eignet sich ideal für Temperaturmessungen bis 450 ºC auf metallischen und
ferromagnetischen Oberflächen, ohne das Bauteil zu beschädigen.
Der selbsthaftende AlNiCo-Magnet mit hoher Haltekraft (20 Kp) gewährleistet zuverlässigen Halt. Die federnde Messsonde mit einem 7 mm Kupferplättchen ist galvanisch mit dem Thermoelement Typ K verbunden. Die Anschlussleitung hat abisolierte Enden, optional mit Zugentlastungshülse und Thermostecker erhältlich.
Technische Details siehe Produktdatenblatt.
Kraftstoffthermoelemente werden zunehmend zur Temperaturmessung von Diesel und Benzin bei Prüfstand- oder Feldversuchen eingesetzt.
Unsere Lösung ermöglicht eine flexible Montage für Schlauchinnendurchmesser von 4, 6, 8, 10 und 12 mm. Der Messingschlauchstutzen, kraftstoffdicht verschweißt und hart verlötet, misst bis zu 200 °C.
Die 3 m lange Typ-K-Thermoleitung ist geschirmt und Teflon-isoliert. Zugentlastungshülse und Miniatur-Thermostecker sind optional. Alternativ gibt es eine Kunststoff-Variante für Temperaturen bis 120 °C.
Für Temperaturmessungen in Flüssigkeiten und Gasen sind wegen der hohen Drücke Swagelok-Druckverschraubungen besonders gut geeignet. Unsere Mantelthermoelemente sind mittels einer Schraubkappe auf dem T-Stück leicht zu montieren und für Drücke bis 250 bar (Swagelok) ausgelegt.
Die Druck-Thermoelemente inkl. Druckmutter für Swagelok-Verschraubungen in Edelstahl mit metrischem Rohrdurchmesser sind von 6, 8, 10 bis 12 mm lieferbar
Thermoelement Typ K, J, N; Verschraubung: Swagelok, Thermoleitung: 3 m
Für Temperaturmessungen in Flüssigkeiten und Gasen unter hohem Druck eignen sich Ermeto-Druckverschraubungen optimal. Unsere Mantelthermoelemente lassen sich mit Ermeto-Druckkegeln auf T-Stücken leicht montieren und sind für Drücke bis 150 bar und Temperaturen von -50 bis +200 °C ausgelegt.
Verfügbar für metrische Rohrdurchmesser 6, 8 und 10 mm; weitere Größen wie 12 und 15 mm sind kurzfristig lieferbar. Zöllige Durchmesser und Ausführungen für Pt100-Thermometer sind auf Anfrage erhältlich. Thermoelement Typ K, J, N, Pt100; Verschraubung: Ermeto, Thermoleitung: 3 m
Um die Oberflächen-Temperaturen an Bauteilen zu messen, ohne dabei das Bauteil mechanisch zu bearbeiten bzw. zu beschädigen, eignen sich Andruck-Thermoelemente mit Bajonett-Verschluss besonders gut (z.B. Motoren, Schwingkörper). Dieser Verschluss besteht aus einer Bajonettkappe (im Lieferumfang) und einem Bajonettstutzen als Zubehör. Mehr Details im Produktdatenblatt.
Einschraub-Thermoelemente sind ideal zur Messung von Wasser- und Öltemperaturen in Rohren und kompakten Behältern. Sie bieten eine kostengünstige Alternative zur Klemmverschraubung und benötigen weniger Platz, da nur eine Dichtfläche über dem Gewinde erforderlich ist, was Beschädigungen durch einen Metall-Dichtkegel verhindert. Standardmäßig wird Typ K verwendet, weitere Typen (J, N, L, E, T) sind auf Anfrage erhältlich. Die Eintauchtiefe beträgt 7-10
mm ab Messspitze, andere Tiefen sind möglich.
Einsatztemperaturen:
-75 bis +280 °C (Teflon)
-55 bis +400 °C (Glasseide).
Um die Temperatur des Kühlwassers im Kfz-Bereich zu bestimmen, haben wir zwei Versionen eines Kühlwasser-Thermoelements für Temperaturen von – 50 °C bis + 200 °C ( +400 °C) entwickelt. Dabei ist der Thermoelement Typ K, J, L, T frei wählbar
Das Kühlwasser-Thermoelement mit Thermoleitung, Typ K, Klasse 1 nach IEC 584-3 ist ausgelegt für Temperaturen von – 50 bis + 200 °C. Das Thermoelement hat einen abschraubbaren T-Schlauchverbindungsstutzen aus Messing (schwere Ausführung) und ist für verschiedene Schlauchinnendurchmesser auf Anfrage erhältlich.
Das Thermoelementist eingeschweißt und wasserdicht verlötet. Die Thermoleitung Typ K, Klasse 1, beträgt 3 m mit freien Anschlussenden.
Für Temperaturmessungen an Rohren bis 400 ºC sind diese Rohrschellen-Thermoelemente in unterschiedlichen Größen für unterschiedliche Rohrdurchmesser lieferbar. Bei dieser Bauform kommt die Messspitze in direkten Kontakt mit der Rohrwandung. Somit wird eine schnelle und punktuelle Messung mit geerdeter Messstelle ermöglicht.

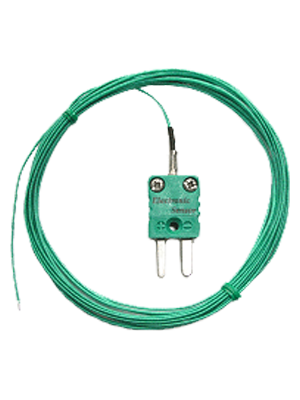

Drahtthermoelement haben eine sehr schnelle Antwortzeit. Die massiven Thermodrähte sind mit verschiedenen Mantelmaterialien wie PTFE, Kapton oder Glasseide isoliert; die Messspitze ist verschweißt. Wir bieten die Leitungs-Thermoelemente in verschiedenen Längen und mit oder ohne Thermoelemente-Miniatur-Stecker an.

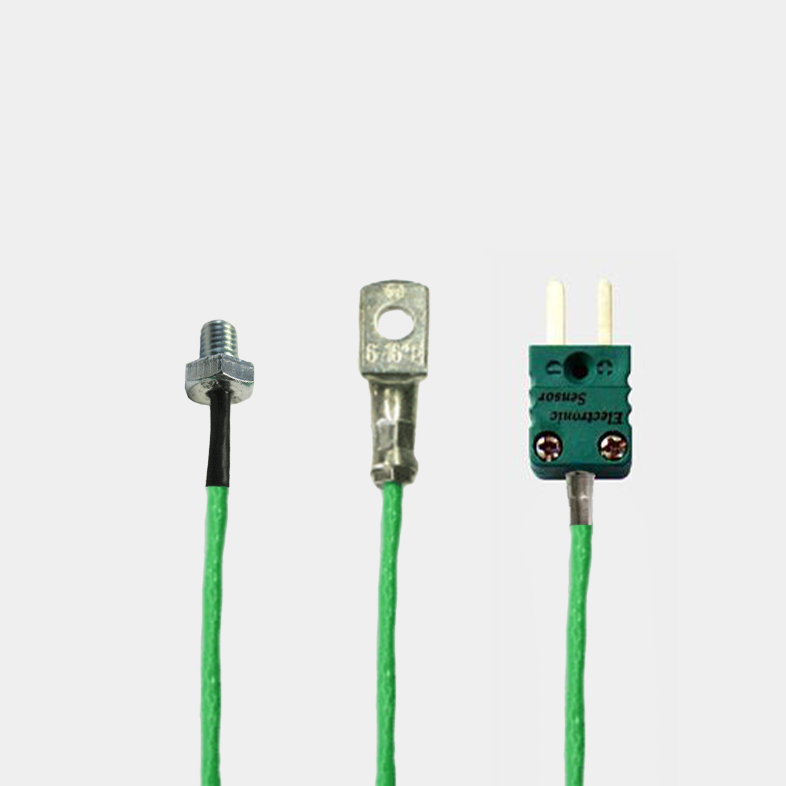

Um die Oberflächen-Temperaturen an Bauteilen zu messen, ohne dabei das Bauteil mechanisch zu bearbeiten bzw. zu zerstören, eignen sich der Oberflächen-Sensor OFTK 1 besonders. Diese selbstklebenden Thermoelemente wurden speziell für eine schnelle Oberflächenmessung entwickelt.
Die Elemente werden aus 2m Kaptonleitung gefertigt, deren Messspitze zwischen einer Kaptonfolie und einem glasfaserverstärktem Polymer eingebettet ist. Somit werden eine schnelle Ansprechzeit und eine gute Wärmeleitfähigkeit erreicht. Dank der selbstklebenden Rückseite ist die Installation schnell und einfach
Produktdetails auf Anfrage.
Hierbei handelt es sich um Thermoelemente vom Typ K, die besondere Anforderungen an Hochspannungsfestigkeit erfüllen. Die Komponenten bieten einen Schutz vor Hochspannung von 1 kV bis zu 6 kV und sind für die Temperaturmessung geeignet. Die korrekte Polung der Steckverbindung wird durch entsprechende Führungen im Stecker und der Kupplung gewährleistet.
Erhältlich sind die Thermoelemente mit Teflon- bzw. Kapton-Leitung in individuellen Längen und mit angespritztem Stecker oder mit einem Kunststoffstecker mit innenliegenden Kontakten und mit 4 Stück HV-Thermoelementen, verbaut in
einem Stecker. Auf Wunsch gibt es diese HV-Elemente auch in einer Ausführung mit 4 Stück Pt100-Sensoren, verbaut in einem Stecker.
Verbindet man 2 Metalle mit unterschiedlicher thermoelektrischer Kraft zu einem Thermopaar, so bildet sich an den freien
Enden eine EMK aus, deren Höhe abhängig ist von der Differenz der Thermokräfte der beiden Metalle und von der
Temperaturdifferenz zwischen Messstelle und freien Enden. Die freien Enden bezeichnet man auch als Vergleichsstelle.
Somit gilt die Formel EMK = f (T).
Die unterschiedlichen Thermopaare gibt man in der elektrischen Spannungsreihe nach IEC 584-3 Teil 1 an, z. B. Typ
K, J, N, S, R, B, T, E. Die Grenzabweichungen werden im Teil 2 nach Toleranzklassen 1, 2 und 3 eingeteilt und dokumentiert.
Der Teil 3 behandelt die Thermo- und Ausgleichsleitungen; hier ist der Farbcode für den jeweiligen Thermoelement-
Typ und die Toleranzklasse hinterlegt.
Grenzabweichung – Toleranzklassen für Thermopaare
(Vergleichsstellentemperaturen
0 °C)
| Typ-Thermopaar +/- | Klasse 1 | Klasse 2 | Klasse 3 |
|---|---|---|---|
K – NiCr / Ni | 1,5 ° C oder 0,4 % x t – 40 ° C ………. +1000 °C | 2,5 °C oder 0,75 % x t -40 °C …….+1200 °C | 2,5 °C oder 1,5 % x t -200 °C ……… +40 °C |
J – Fe / CuNi | 1,5 ° C oder 0,4 % x t – 40 ° C ……. +750 °C | 2,5 °C oder 0,75 % x t -40 °C ………+750 °C | – |
N – Nicrosil / Nisil | 1,5 ° C oder 0,4 % x t – 40 °C …….+1000 °C | 2,5 °C oder 0,75 % x t -40 °C ………1200 ° C | 2,5 °C oder 1,5% x t -200 °C………. +40 °C |
S – Pt10%Rh / Pt R – Pt 13%Rh / Pt | 1 ° C oder 1+(t – 1100) x 0,003 °C 0 °C ……… +1600 °C | 1,5 °C oder 0,25 % x t 0 °C ……….. +1600 ° C | – |
B – Pt30% Rh / Pt6%Rh | – | 0,25% x t 600 °C ……… 1700 °C | 4 °C oder 0,5 % x t +600 °C ……. +1700 °C |
T – Cu/CuNi | 0,5 °C oder 0,4% x t – 40 °C…….. +350 °C | 1 °C oder 0,75 % x t – 40 °C ………. +350 °C | 1 °C oder 1,5% x t -200 °C ……….. +40 °C |
E – NiCr/ CuNi | 1,5 ° C oder 0,4 % x t – 40 ° C …….. +800 °C | 2,5 °C oder 0,75% x t -40 °C ………. +900 °C | 2,5 °C oder 1,5 % x t -200 °C ……. +40 °C |
Für Grenzabweichung (+/-) gilt jeweils der größere Wert und für den Anlieferungszustand des Thermoelementes:
/ t = | t |

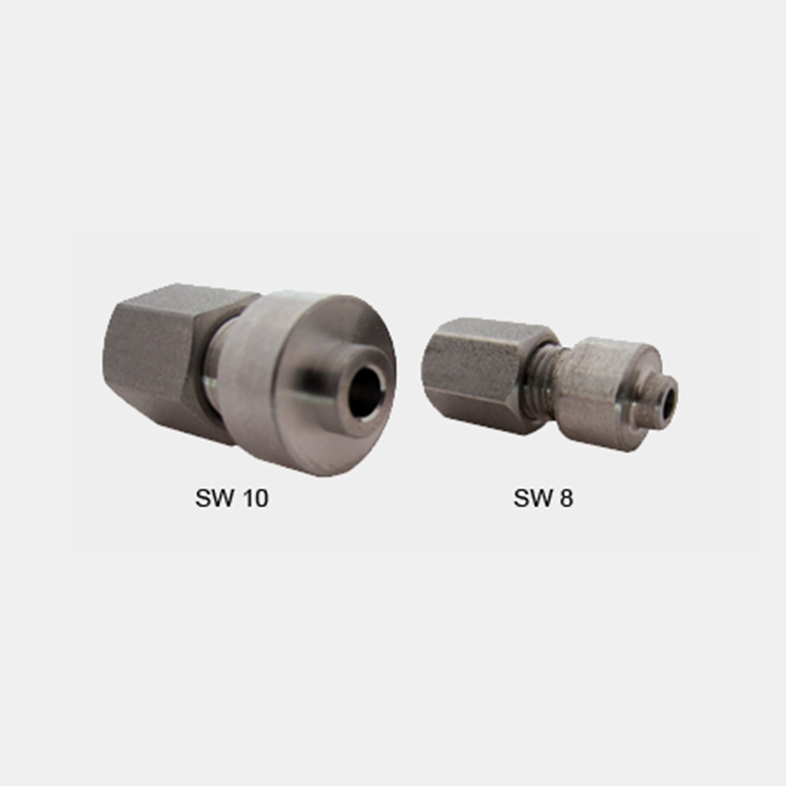

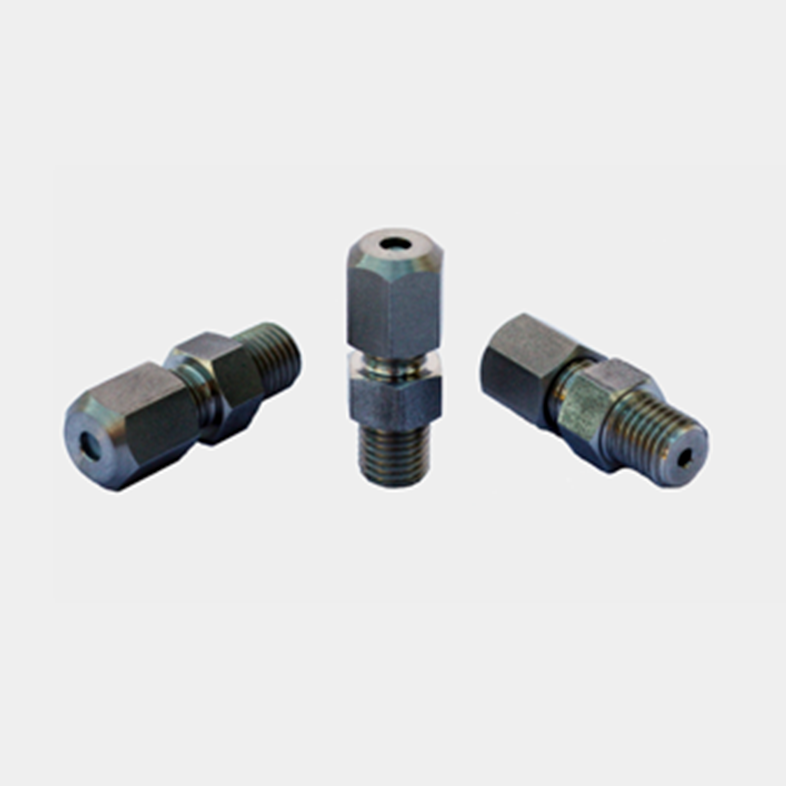

Grundkörper und Mutter aus 1.4305/V2A, mit standardisiertem M8x1-Gewinde und SW10-Schlüsselweite. Ein Klemmkegel ist inklusive, zusätzliche sind austauschbar.

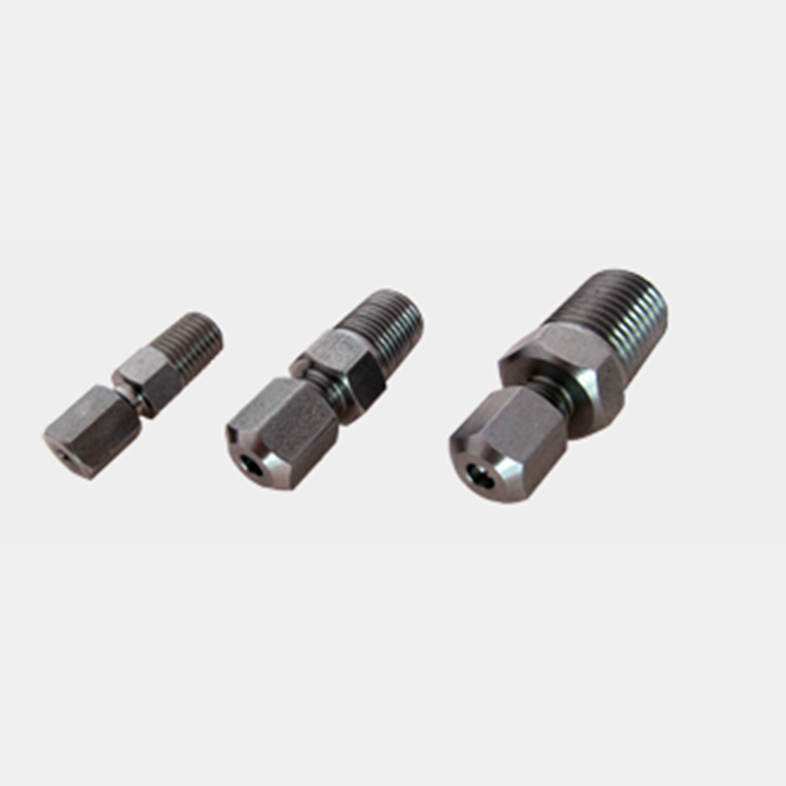

Es sind NPT-Gewinde mit 1/16, 1/8 und 1/4 Zoll lieferbar. Diese sind für Drücke von 220, 160, 1 bar und Temperaturen von 20, 350, 900 ºC ausgelegt. Die NPT-Körper sind konisch ausgelegt. Die Muttern haben die Schlüsselweite SW10 und SW8.
Technische Details siehe Produktdatenblatt.

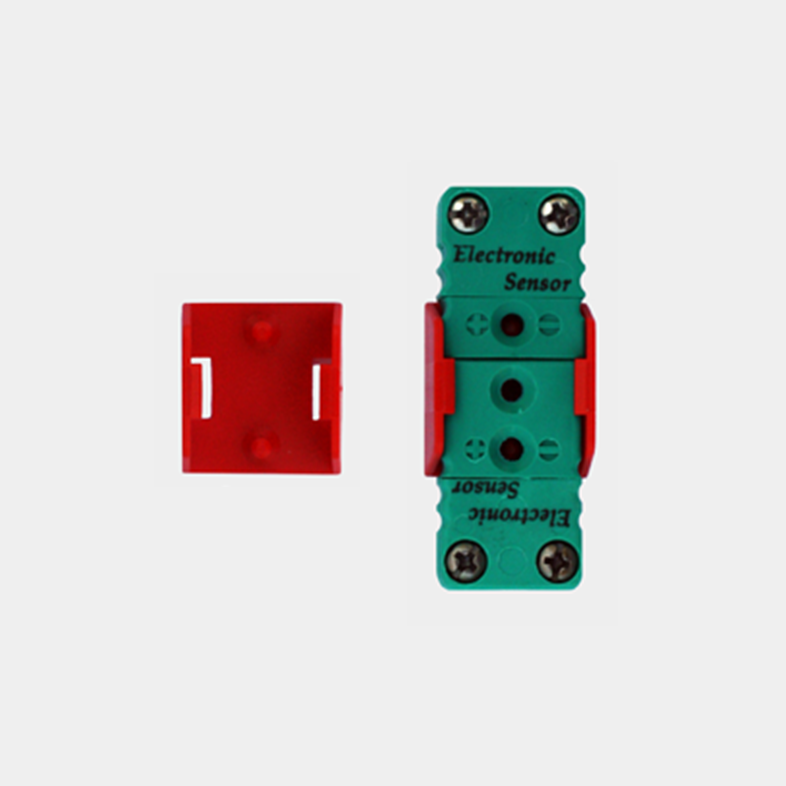

Knickschutztülle, Sicherungsclip, Zugentlastungs-Crimphülse
Für Miniatur- & Standard-Thermosteckverbindung.

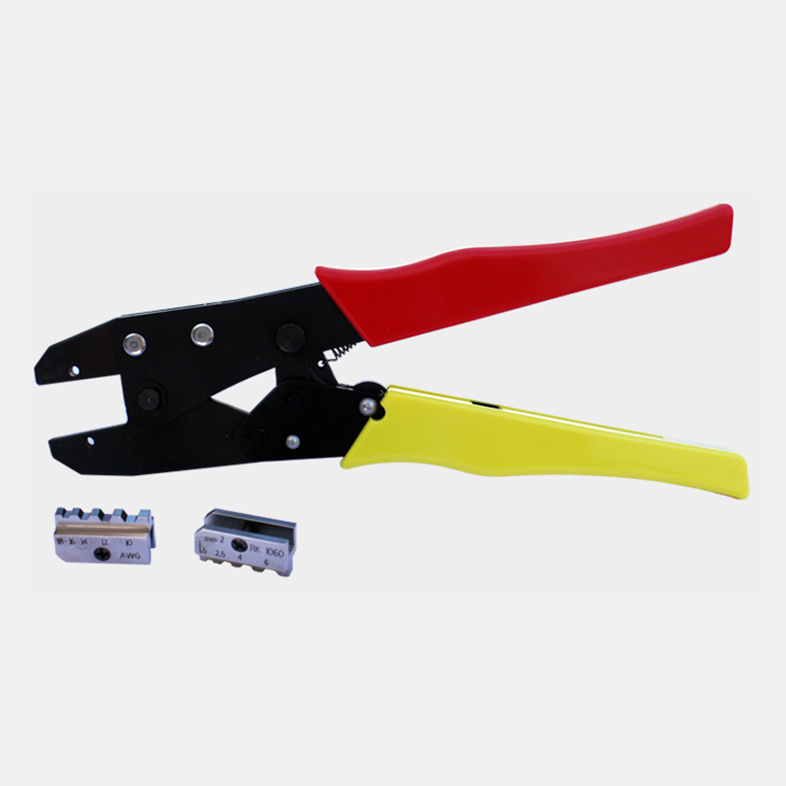

• Universal Crimpzange mit auswechselbarer Pressmatrize
• für ZEH-Crimphülsen mit dem Innendurchmesser von 2,8; 3,5; 4,2 mm
von Oberflächen-, Draht- und Mantelthermoelementen.

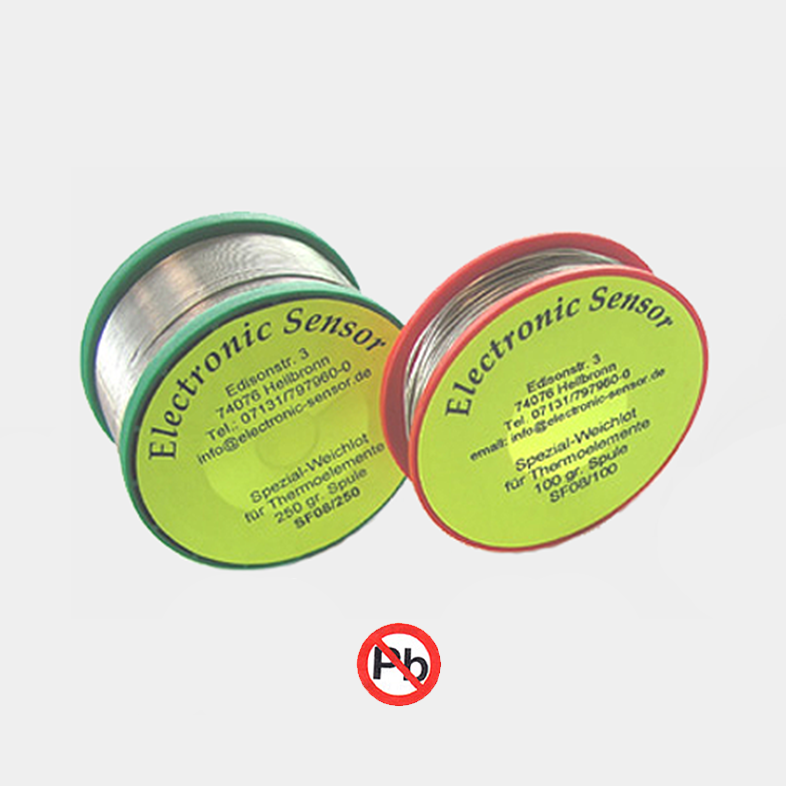

Das sF-Weichlot ist ein Sonderweichlot aus einer silberhaltigen Legierung mit 4 verschiedenen Flussmitteln, welche in einem besonderen Kanalsystem voneinander getrennt sind. Da es frei von Blei, Cadmium, Nickel, Quecksilber, Zink und Antimon ist, kann es im Lebensmittelbereich eingesetzt werden und entspricht der EU-Richtlinie 2002/95 EG Stoffverbote in elektronischen Geräten (RoHS). Diese Richtlinie bestimmt, dass Geräte, welche nach Juli 2006 in den Verkehr gebracht werden, frei von bestimmten (siehe oben) gefährlichen Stoffen sein müssen.

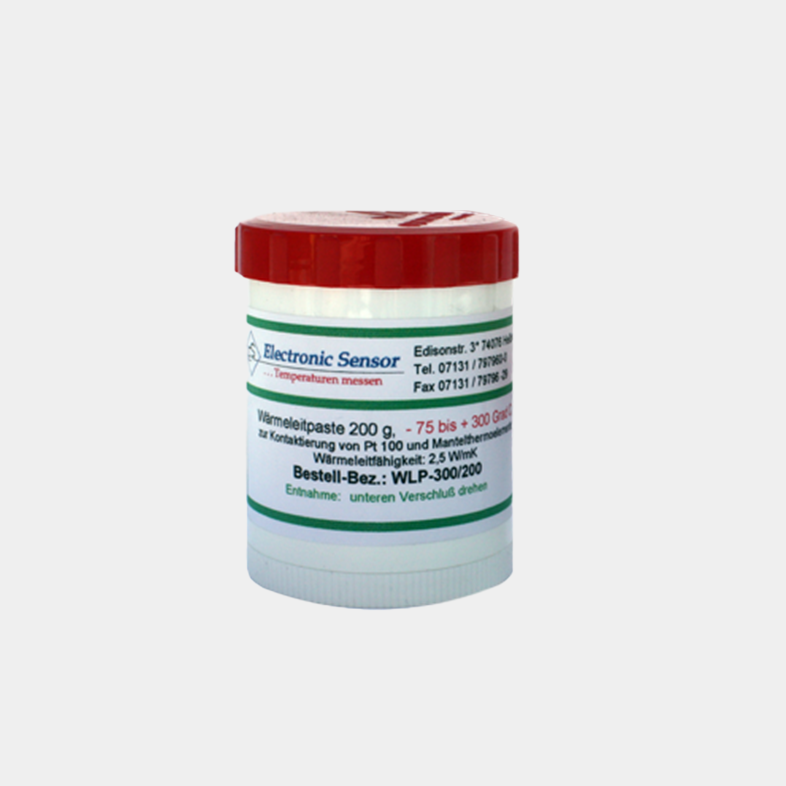

Wärmeleitpaste für höchste Temperatur-, Wärmeleit- und Stabilitäts-Anforderungen. Die Paste lässt sich leicht auftragen und ist mit + 300 ºC eine Verbindung mit hohem Wärmeübergang. Die ES-Wärmeleitpaste erhöht den Wärmeübergang um ca. 50 – 70 %.
Die Nennlänge minus starre Länge ist biegsam mit einem Biegeradius von 5 x Durchmesser. Die sogenannte „starre Länge“ ist von der Messspitze bis zur Laserschweißnaht am Mantel erkennbar.
Die Übergangshülse ist aus Edelstahl (5×40 mm bzw. 6×40 mm, Material: Edelstahl-Nr.1.4541) und mit 2 m Cu-Anschluss-Leitung (Ø ca. 3,0 / 3,5 mm) in 3- bzw. 4-Leiter-Schaltung verbunden. Alle anderen Durchmesser, Längen, Lemo-Stecker, Anschlussleitungen etc. sind auf kundenspezifische Anfrage erhältlich.
Die obigen Mantelwiderstandsfühler 1 x Pt100 nach DIN EN 60751 sind nach Klasse A und mit 4-Leiter-Technik ausgelegt. Bei einer gewünschten 2-Leitertechnik ist die Genauigkeit Klasse B. Die Rohrkonstruktion ist von der Messspitze bis zum Kabelaustritt aus Edelstahl 1,4541. Der gesamte Bereich sollte weder gebogen, noch hohem Druck ausgesetzt werden. Der Temperaturbereich ist für – 50 bis + 250 °C ausgelegt. Der Edelstahl-Mantel ist am Ende mit dem Teflonkabel
feuchtigkeitsdicht verschlossen und gecrimpt.

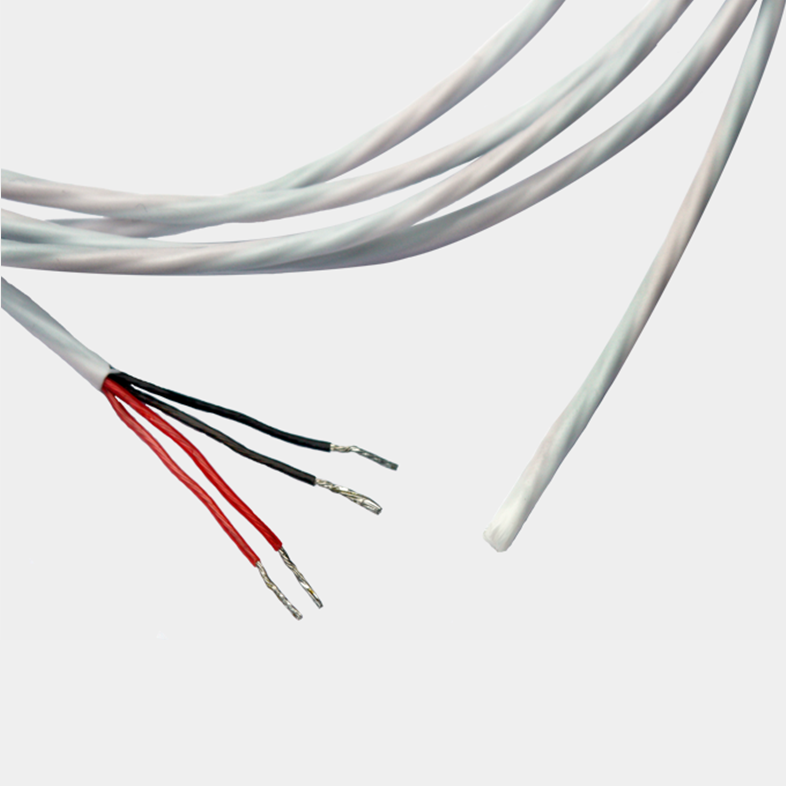

Flexibles Widerstandsthermometer Pt 100 A nach DIN EN 60751 mit Kabelsensor, 4-Leiter, Messspitze hermetisch dicht, Widerstandsleitung PFA, Litze 4 x 0,16 qmm.
Produktdetails siehe Datenblatt.

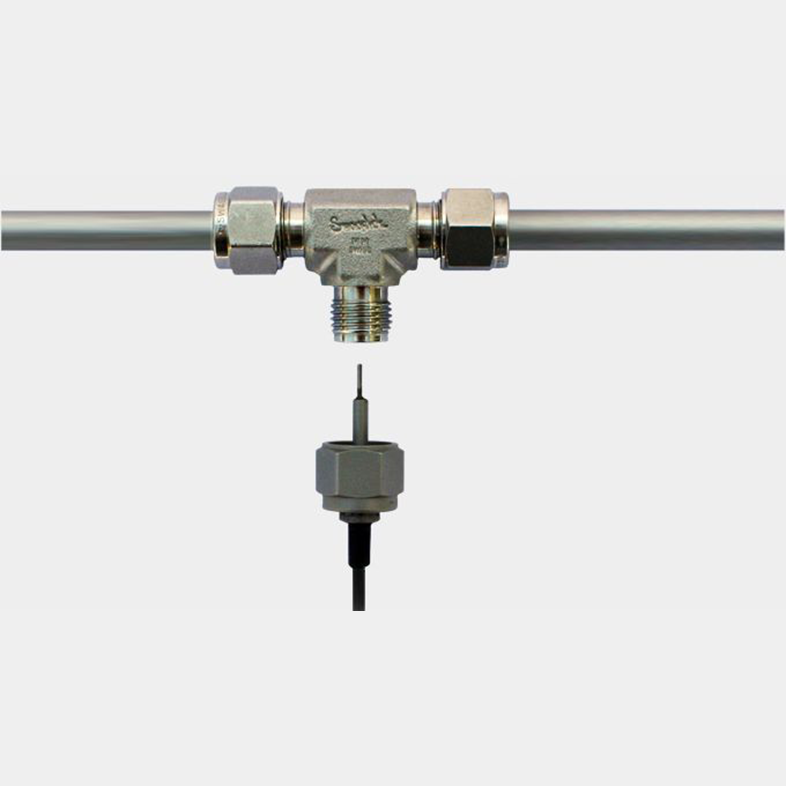

Für Temperaturmessungen in Flüssigkeiten und Gasen sind wegen der hohen Drücke Swagelok- Druckverschraubungen besonders gut geeignet. Unsere Widerstandsthermometer sind mittels einer Schraubkappe auf dem T-Stück leicht zu montieren (Swagelok) und für Drücke bis 150 bar (Swagelok) ausgelegt. Die Spitze der Widerstandsthermometer ragt dabei genau in die Mitte der Querströmung und hat somit einen optimalen und definierten Kontakt zum messenden Medium. Die Druck-Widerstandsthermometer inkl. Druckmutter für Swagelok-Verschraubungen mit metrischem Rohrdurchmesser sind von 6, 8, 10 bis 12 mm lieferbar.
Mehr Informationen im Produktdatenblatt.

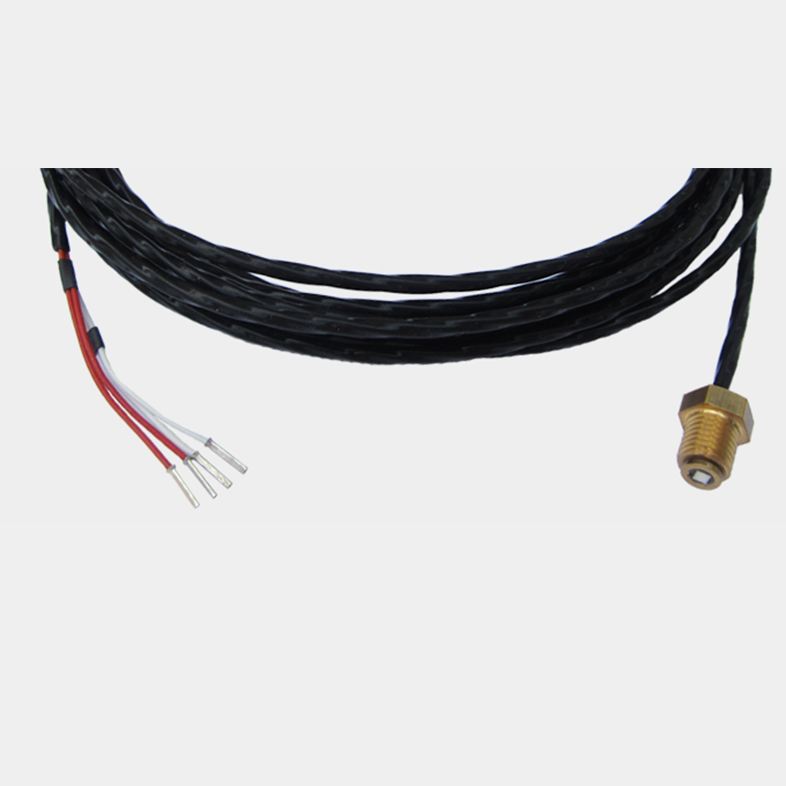

mit einer Messfläche von 2,0 x 2,3 mm, verbunden mit einer Messing-Hohlschraube.
Um exakte Oberflächentemperaturen auf verschiedenen Bauteilen zu messen, ohne das Bauteil zu bearbeiten, eignen sich die selbstklebenden Oberflächen-Widerstandsthermometer sehr gut. Die PT100 Chips werden zwischen einer Kapton-Folie und einen glasfaserverstärkten Polymer eingebettet. Durch die selbstklebende Rückseite ist die Installation schnell und einfach. Unsere Oberflächen-Widerstandsthermometer sind als 2-Leiter bzw. 4-Leiter Schaltung mit verschiedenen Cu-Anschlussleitungen lieferbar.

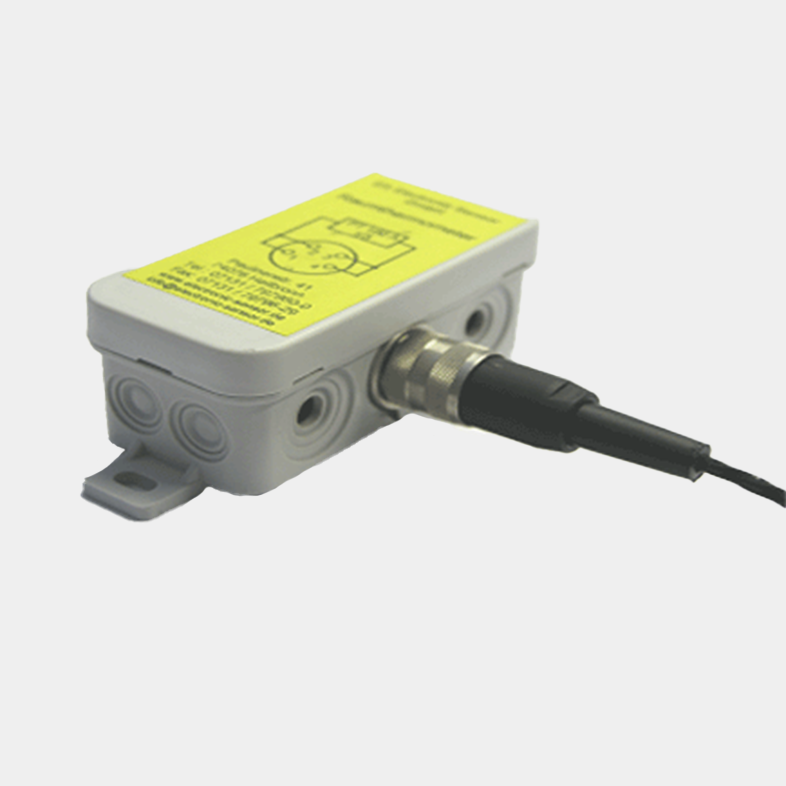

Für Klimaräume (z. B.: Kühlhäuser, Lagerhallen, Fabrikationsräume, Kaffeeröstereien),

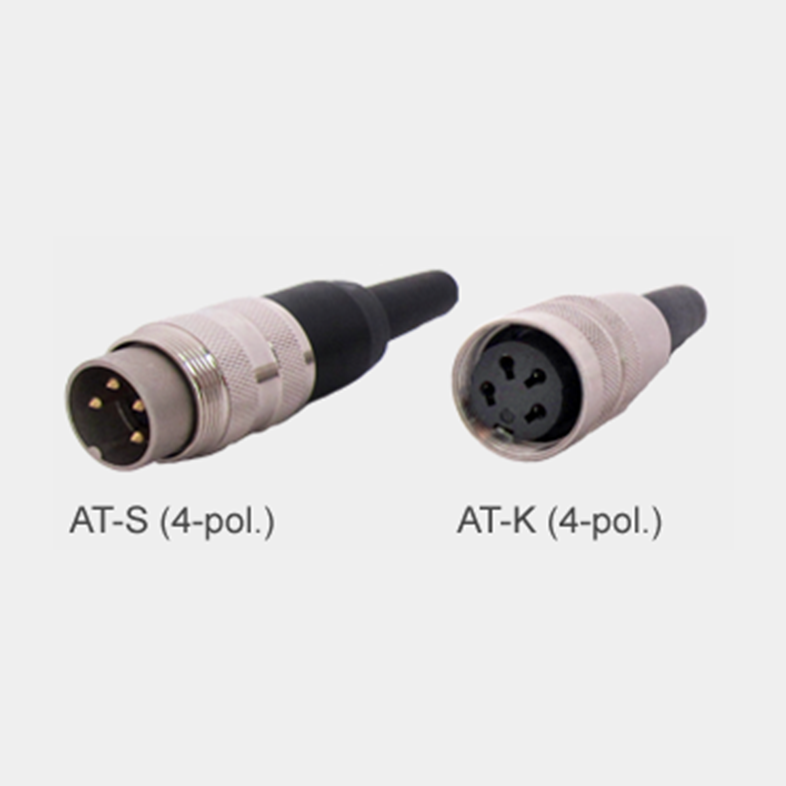

Kabelanschluss mit Amphenol-Tuchel-Kupplung 4-pol.
Unsere Widerstandsfühler sind in zahlreichen Varianten und Genauigkeitsklassen erhältlich, und werden in den verschiedensten Bereichen zur Temperaturmessung eingesetzt. Der integrierte elektrische Messumformer erfasst die Temperatur und wandelt den Messwert in ein lineares Ausgangssignal 4…20 mA um. Während herkömmliche Temperatur-Messumformer separat angeschlossen und befestigt werden müssen, ersparen integrierte Messumformer diese Arbeit. Die Widerstandsthermometer sind sie somit sehr kompakt und brauchen daher wenig Platz
Mantel-Widerstandsthermometer basieren auf einer Mineral-isolierten Mantelleitung. In dieser Mantelleitung sind vorwiegend Ni- bzw. Cu- Anschlussdrähte im Magnesiumoxid fest eingebettet. Der Temperatursensor in 2-, 3- oder 4- Leiterschaltung ist entweder aus Keramik, Glas oder in Dünnschichttechnik aufgebaut und mit den Anschlussdrähten der
Mantelleitung verbunden.
Das Schutzrohr und die Mantelleitung sind aus Edelstahl bzw. Inconel und miteinander laserverschweißt. Die Manteldurchmesser von 1,0; 1,5; 2,0; 3,0 und 4,0 mm sind gebräuchlich.
Der sehr gute Wärmeübergang zwischen Schutzrohr und Temperatursensor ermöglicht sehr kurze Ansprechzeiten von
(t 90 ab 0,5 sec) und hohe Messgenauigkeiten. Der feste Aufbau garantiert eine hohe Lebensdauer und die biegsame Mantelleitung und ist mit dem Biegeradius von 5 x D (äußerer Manteldurchmesser) für eine Temperaturmessung an schwer zugänglichen Stellen einsetzbar. Das Schutzrohr, also der vordere Teil bis zur Schweißnaht, ist natürlich nicht biegefähig. Für problemlose Montagen, wo Biegsamkeit gefordert wird, wie z.B. im Motorenbau, Rohranlagen, Prüfstände werden Mantel-Widerstandsthermometer vorwiegend eingesetzt.
| Temperaturbereich ºC | Grundwerte* | Toleranz* | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ohm | Ohm/K | Klasse AA | Klasse A | Klasse B | Klasse C | |||||
| Ohm | ºC | Ohm | ºC | Ohm | ºC | Ohm | ºC | |||
| -200 | 18,49 | 0,44 | – | – | – | – | ± 0,56 | ± 1,30 | ± 1,14 | ± 2,60 |
| -100 | 60,25 | 0,41 | – | – | ± 0,14 | ± 0,35 | ± 0,32 | ± 0,80 | ± 0,65 | ± 1,60 |
| -50 | 80,30 | 0,40 | ± 0,05 | ± 0,19 | ± 0,10 | ± 0,25 | ± 0,22 | ± 0,55 | ± 0,44 | ± 1,10 |
| 0 | 100,00 | 0,39 | ± 0,04 | ± 0,10 | ± 0,06 | ± 0,15 | ± 0,12 | ± 0,30 | ± 0,23 | ± 0,60 |
| 100 | 138,50 | 0,385 | ± 0,11 | ± 0,27 | ± 0,13 | ± 0,35 | ± 0,30 | ± 0,80 | ± 0,61 | ± 1,60 |
| 200 | 175,64 | 0,37 | ± 0,18 | ± 0,43 | ± 0,20 | ± 0,55 | ± 0,48 | ± 1,30 | ± 0,96 | ± 2,60 |
| 250 | 194,09 | 0,36 | ± 0,21 | ± 0,52 | ± 0,23 | ± 0,65 | ± 0,55 | ± 1,55 | ± 1,11 | ± 3,10 |
| 300 | 212,02 | 0,35 | – | – | ± 0,27 | ± 0,75 | ± 0,64 | ± 1,80 | ± 1,26 | ± 3,60 |
| 400 | 247,04 | 0,34 | – | – | ± 0,33 | ± 0,95 | ± 0,79 | ± 2,30 | ± 1,56 | ± 4,60 |
| 450 | 264,17 | 0,34 | – | – | ± 0,35 | ± 1,05 | ± 0,87 | ± 2,55 | ± 1,73 | ± 5,10 |
| 500 | 280,90 | 0,33 | – | – | – | – | ± 0,93 | ± 2,80 | ± 1,84 | ± 5,60 |
| 600 | 313,59 | 0,33 | – | – | – | – | ± 1,06 | ± 3,30 | ± 2,17 | ± 6,60 |
Unsere Drucksensoren sind gekennzeichnet durch ausgezeichnetes Temperaturverhalten und gute Langzeitstabilität. Sie sind in verschiedenen kundenspezifischen Ausführungen sowie in einer EX-Ausführung erhältlich.
Die kompakte Bauform ermöglicht verschiedene Kombinationen aus Prozessanschlüssen, Druckbereichen und elektrischen Varianten und löst somit fast alle Industrieapplikationen.
Feuchte- / Temperaturfühler messen die relative Feuchte und die Temperatur in der Umgebungsluft. Der elektrische Messumformer erfasst die Feuchte und Temperatur über einen kapazitiven Feuchtesensor und wandelt den Messwert in ein lineares Ausgangssignal 0-10 V um. Anhand der gemessenen relativen Luftfeuchtigkeit und der Umgebungstemperatur berechnen der Fühler auch die absolute Luftfeuchtigkeit. Der Industriefühler verfügt über eine hohe Präzision und eine sehr gute Linearität und eignet sich durch seine geringe Leistungsaufnahme für schnelle Messungen.

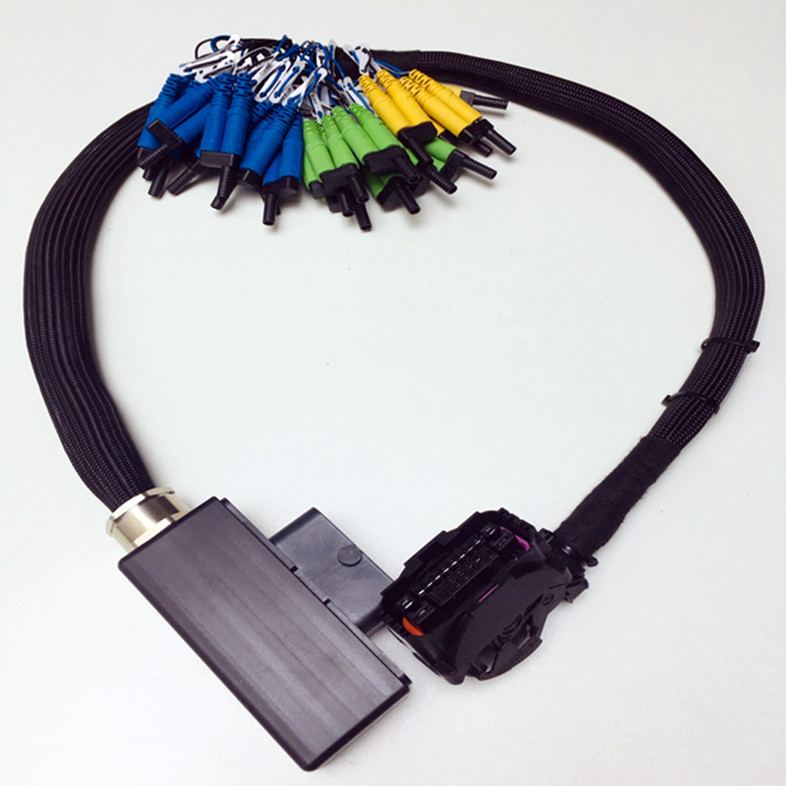

In unserer Produktion in Deutschland werden unterschiedliche Kabelbäume konfektioniert, von einfachen Verbindungen mit wenigen Leitungen und Steckern bis hin zur komplexen Lösung mit vielen Leitungen und Sonder-Steckern für verschiedene Anwendungen.

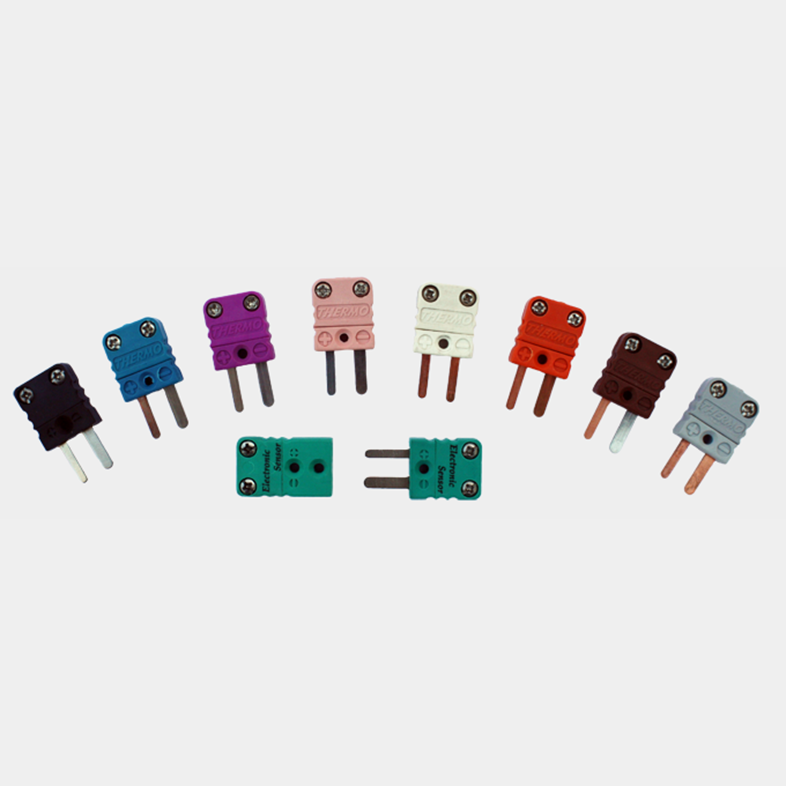

Flachkontakte aus Thermomaterial: K, J, L, E, N, S, T, B
Toleranz nach EN 50 212, Kontakte federbelastet, Kunststoff Temperatur-Dauerbelastung: 100 °C – max. 250 °C, Polaritätskennzeichen, Gehäuse aus bruch- und schlagfestem Kunststoff, Kreuzschlitz-Schrauben verhindern das Ausreißen,
Zugentlastung durch Messing-Crimphülse oder Kabelbefestigungsschelle möglich.

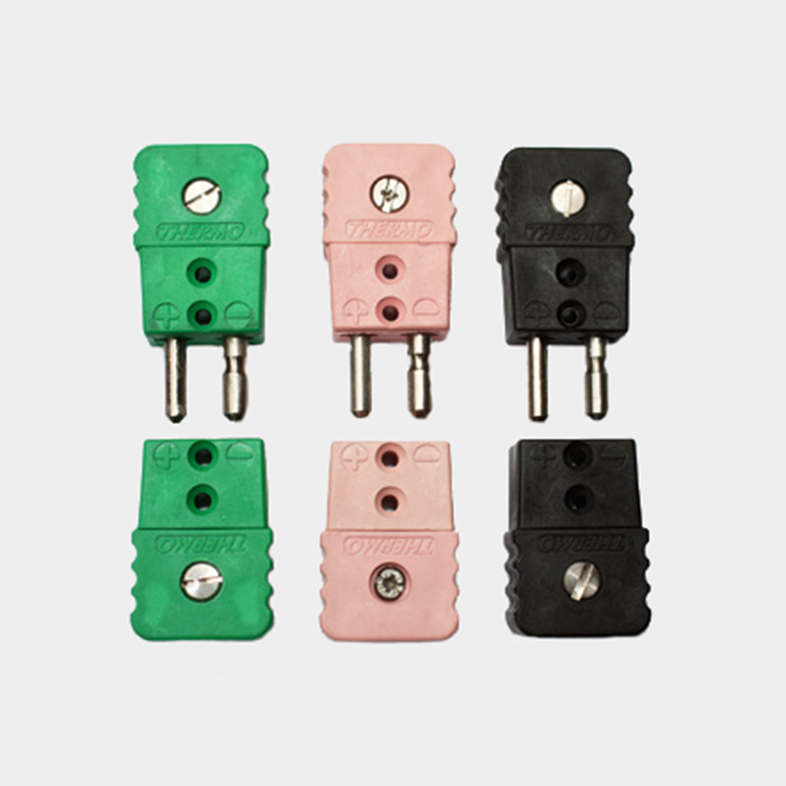

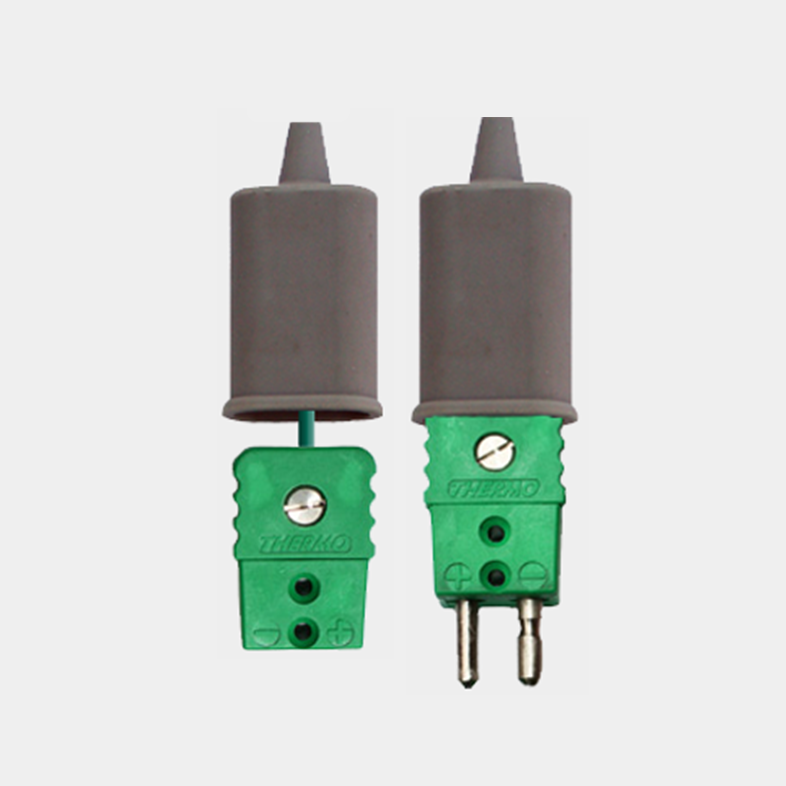

Flachkontakte aus Thermomaterial: K, J, L, E, N, S, T, B
Toleranz nach EN 50212, Kunststoff Temperatur-Dauerbelastung: 100 °C – max. 250 °C, Polaritätskennzeichen, Gehäusematerial aus bruch- und schlagfestem Kunststoff, Zugentlastung durch Messing-Crimphülse oder Kabelbefestigungsschelle möglich.

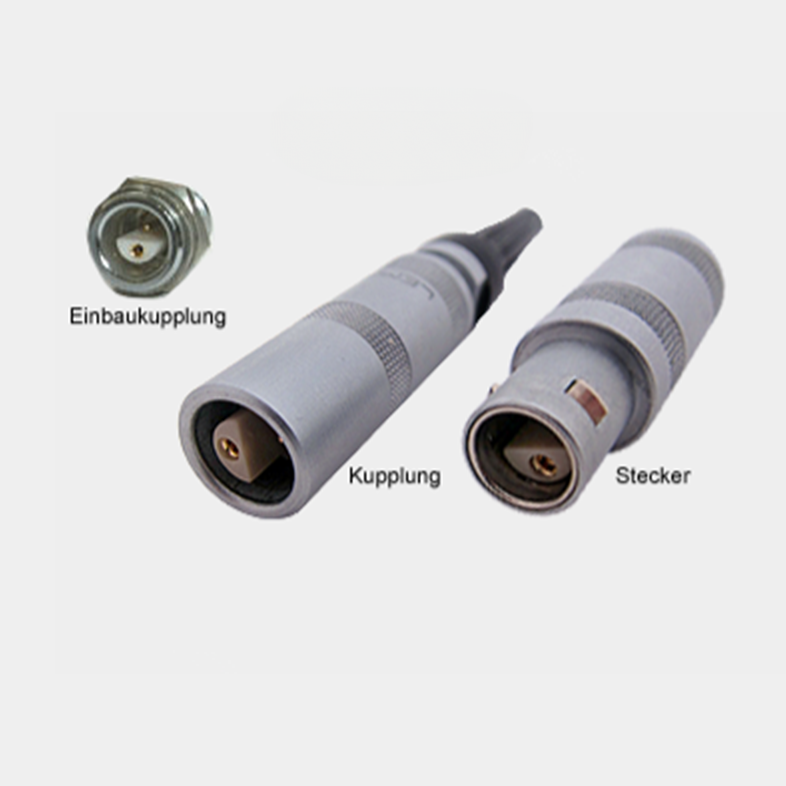

Die Lemo-Kupplung und -Stecker eignen sich für Mantel- und Widerstandsthermoelemente. Die zugfeste Push-Pull- Verriegelung, der bis 250 ºC einsetzbare PEEK-Isolator (2- oder 4-polig) und die vakuumdichten, vergoldeten Kontakte bieten hohe Dichtigkeit bis 1 x 10-6 mbar l/sec.
Die Spezial-Stecker und -Kupplungen sind für Widerstandsthermoelemente und deren Zuleitungen geeignet. Der Isolationseinsatz (4-polig) ist bis +100ºC einsetzbar, jedoch ist der Temperaturbereich – 40 ºC bis + 85 ºC vom kompletten Stecker zu beachten! Die Kontakte sind vergoldet. Der Isolations-Einsatz ist für einen Isolationswiderstand > 10¹² Ohm bei einem Durchgangswiderstand < 5 mOhm.
Bei Kabelstecker und -kupplung wird die Leitung durch die (innenliegende) Zugentlastung wirksam gesichert. Das Schirmgeflecht der Leitung kann auf das Gehäuse aufgelegt werden.

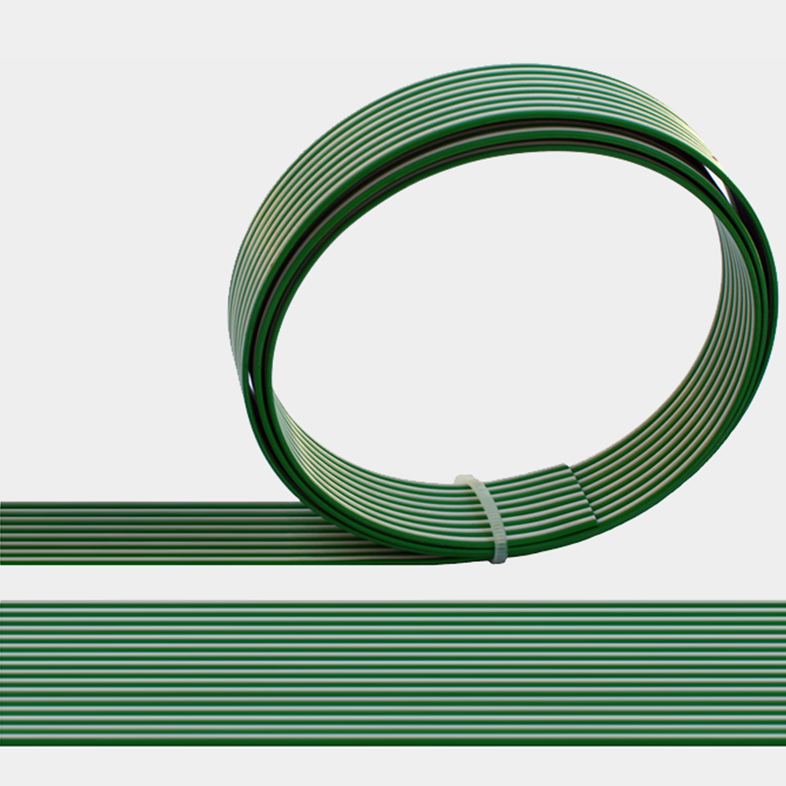

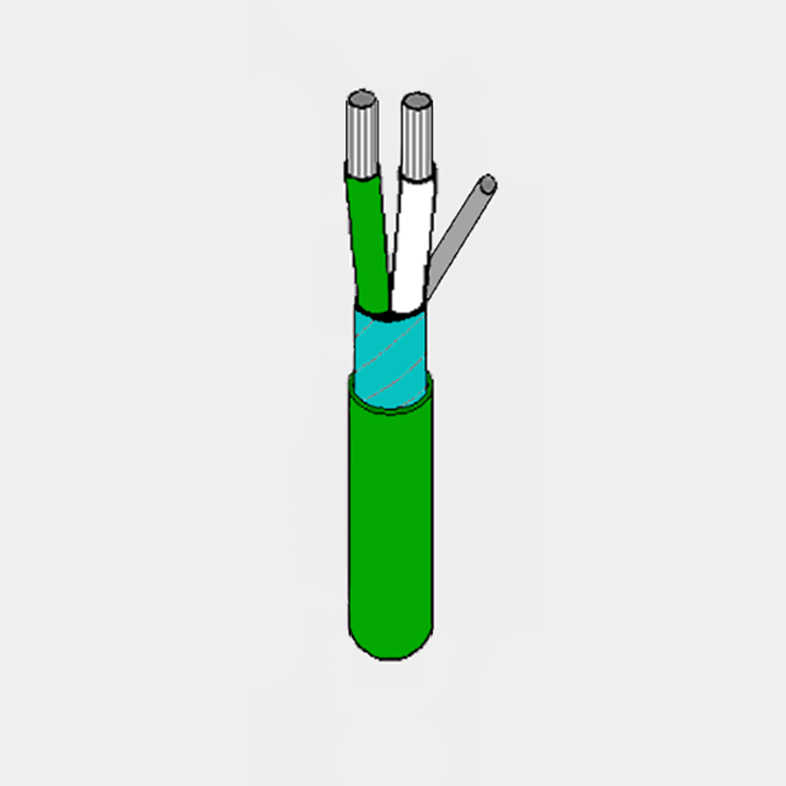

Die Leitung ist sehr flexibel und geeignet zur Verlängerung von Thermoelementen und Paneelen. Im Kfz-Bereich als Verbindung vom Motorraum zum Messequipment im Fahrzeuginnenraum. Typische Anwendungsgebiete: Automation und Messtechnik: Prüfschränke, 19“-Racks, Automotive (Kfz) u.v.m.
Alle von uns angebotenen Thermoleitungen sind mit Teflon-Isolation ausgestattet sowie extrudiert und daher gas-, dampf- und wasserdicht. Die wichtige Schirmung verhindert, dass elektromagnetische Störungen von außen auf das Messsignal übertragen werden. – EMV-Verträglichkeit – . (Fiberglas und Glasseide auch in 0,5mm Draht-Ø erhältlich).
Unsere PVC-Isolierhüllen sind für eine Gebrauchstemperatur bis 80 ºC ausgelegt. Die elektronische Durchschlag-Festigkeit beträgt 90 KV/mm nach DIN 53481. Polyvinylchlorid ist chemisch beständig gegen verdünnte Säuren, Laugen und Salzlösungen.

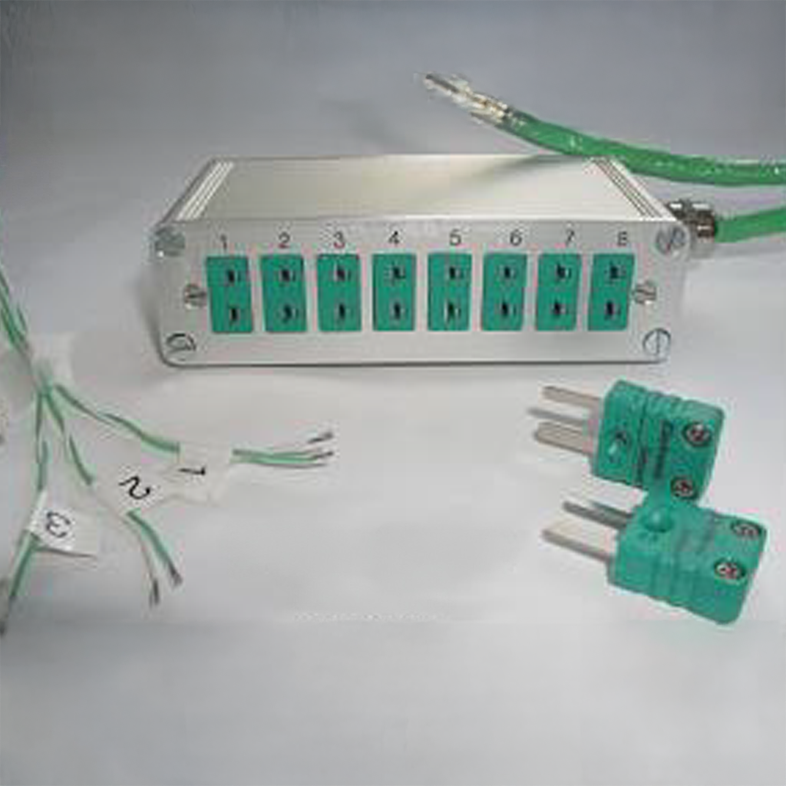

Durch intensive Planung, Entwicklung und Fertigung ist es uns gelungen, für alle 19 Zoll-Baugruppenträger bzw. -Einschübe sowie durch Kombinationen eine fast unbegrenzte Anzahl von Messkreisen zu realisieren, d.h. folgende Messkreise… 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30… etc. sind möglich. Dabei wurden nur 2 Teilungseinheiten 6 TE und 12 TE benötigt (1TE= 5,08 mm, 3 HE= 128,4 mm).
Die Abstände der Messkreise auf der eloxierten Aluminium-Platte sind so gewählt, dass sich die Thermostecker mit nur zwei Fingern problemlos hineinstecken bzw. herausziehen lassen. Die Alu-Platte ist mit einer Wanddicke von 2,5 mm sehr stabil. Eine Zahlenbeschriftung (1, 2, 3, …) ist gegen einen geringen Aufpreis machbar.
Thermo-Kabelbox als Typ K, Typ N oder Typ J
– mit 8 bzw. 16 Miniatur-Thermoeinbaukupplungen oder
– mit 8 Lemo-Einbaukupplungen Gr. 0 und 8 Miniatur-Thermoeinbaukupplungen
Aluminium-Frontplatte, Wdd. 2,5 mm, eloxiert mit Beschriftung, inkl. Einbaukupplungen Typ K, J, S, N und Befestigungsschrauben mit Muttern, M4

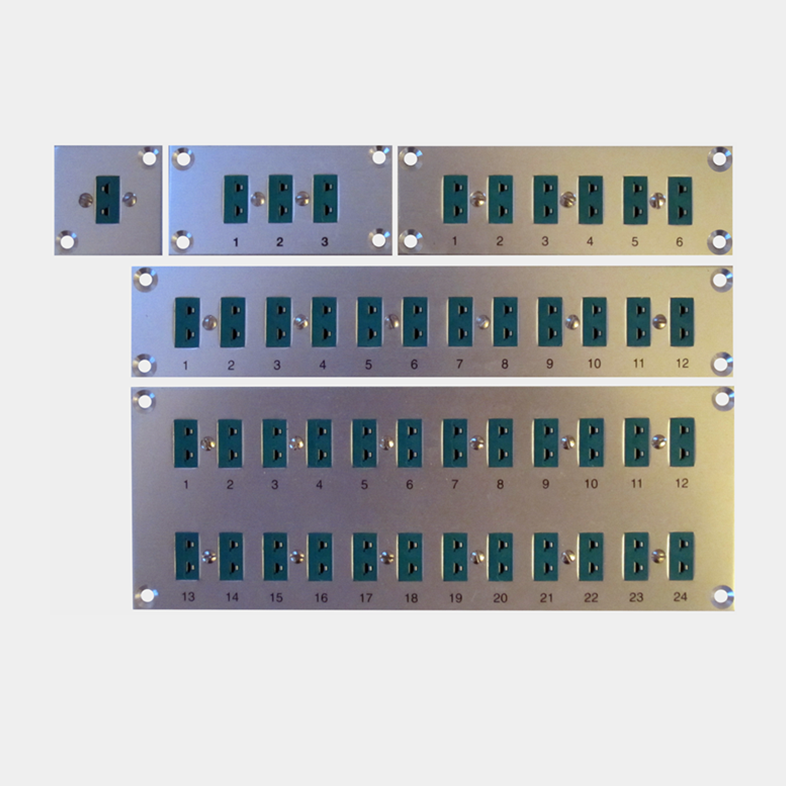

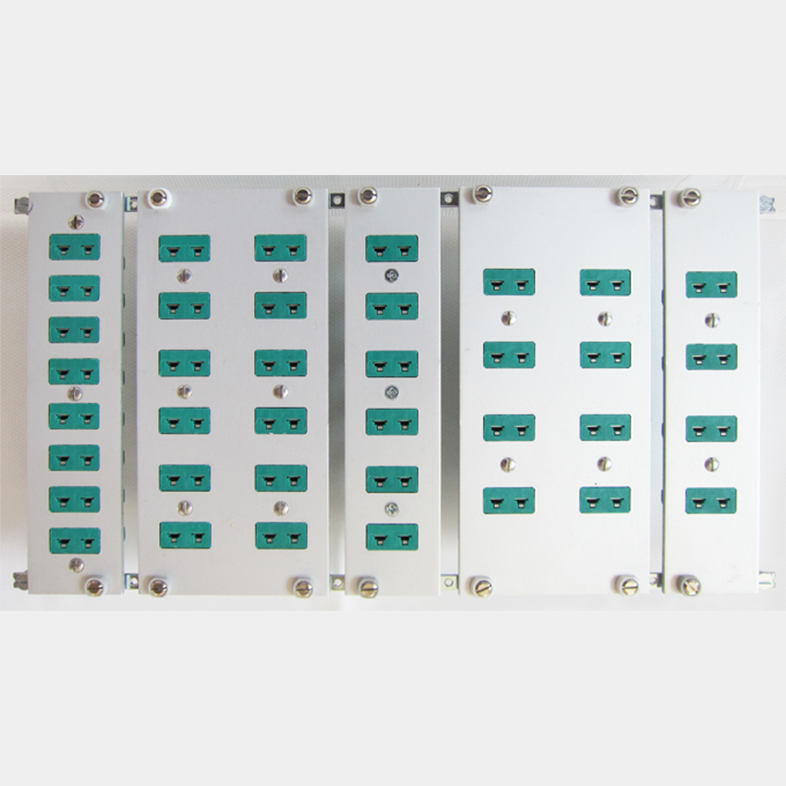

Paneele P-n SRF.K oder J: n-Standard-Thermo-Einbaukupplungen SRFP.K bzw. J
Aluminium beschichtet und mit Zahlen 1,2,3, … beschriftet 2,5 mm stark komplett mit n-Standard-Thermo-Einbaukupplungen SRFP.K bzw. J mit M4-Senk-Schrauben und Muttern
Die robusten, tragbaren Thermometer der Fluke 50 Serie II bieten schnelle, hochpräzise Messungen und Trenddarstellungen. Es gibt zwei Modelle: den 1-Kanal F53-2 und den 2-Kanal F54-2. Bis zu 500 Datenpunkte können im internen Speicher mit Recall-Funktion und benutzerdefinierten Intervallen gespeichert werden. Eine Echtzeituhr erfasst die genaue Tageszeit der Messung. Die Genauigkeit beträgt ±0,35 °C bei 100 °C und ±0,80 °C bei 1000 °C.

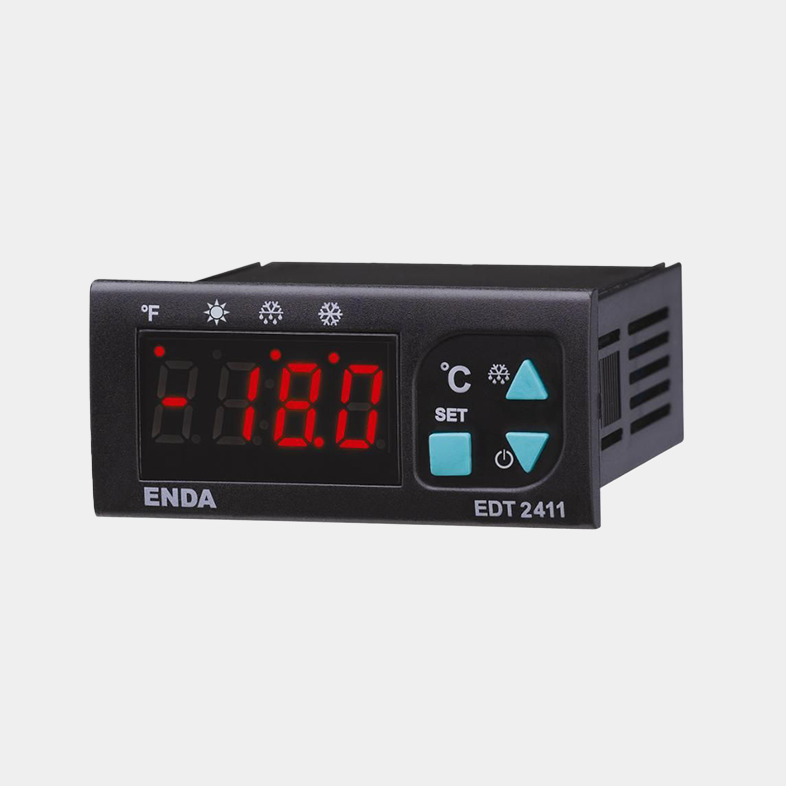

Einzeiliger PID-Temperaturregler mit Multifunktionseingang für Thermoelemente, 230V/AC mit digitaler Anzeige und analog Ausgang 0 – 20 mA, Temperaturbereich: – 50 bis + 1200 °C.

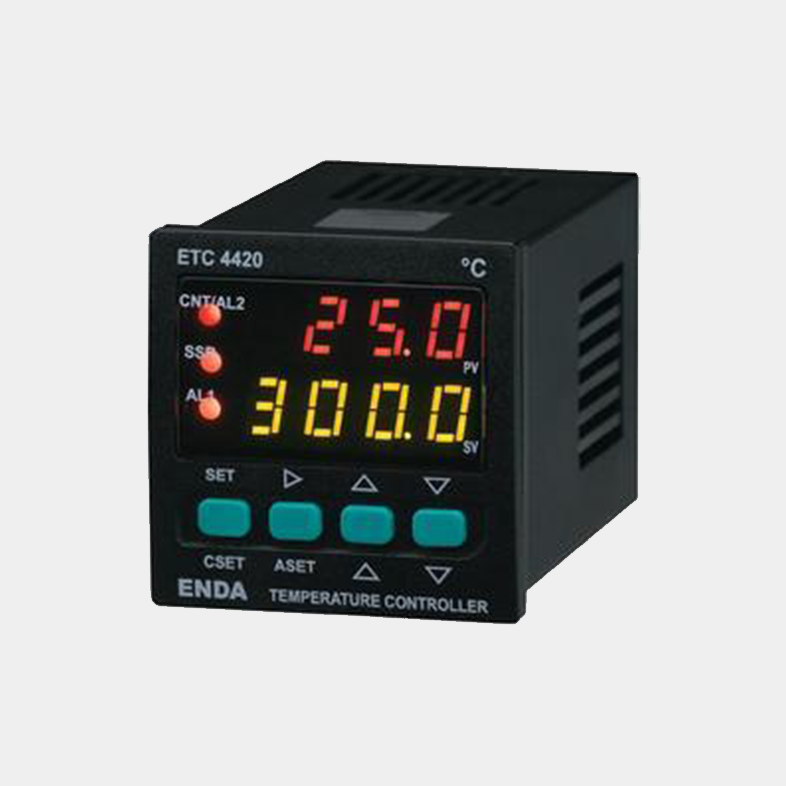

PID-Temperaturregler mit Multifunktionseingang für PT100 und Thermoelemente, 230V/AC mit digitaler Anzeige und analog Ausgang 0 – 20 mA, Temperaturbereich: – 50 bis + 1200 °C.
Für Widerstandsthermometer mit 2, 3 und 4-Leiter sowie für Thermoelemente (alle Typen). Die Temperatur wird über den Temperaturfühler gemessen, durch den Temperatur-Messumformer umgewandelt und als temperaturlineares Ausgangssignal mit 4-20 mA ausgegeben. Die Isolation zwischen Ein- und Ausgang ist ebenfalls gewährleistet. Die Transmitter sind für Kopfmontage und auch für Hutschienenmontage erhältlich

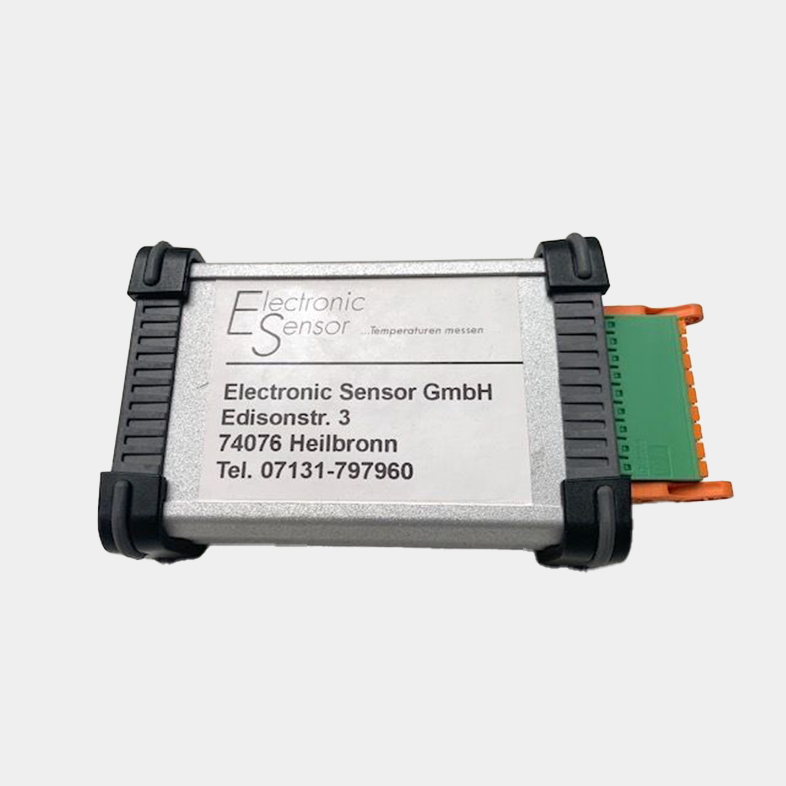

• 4 x Wandler Thermoelementspannung zu Grad Celsius mit integrierter Kaltstellenkompensation
• Thermoelement Typen nach IEC 584-3: K, J, T, N, S, E, B und R
• Messgenauigkeit von ±1,5 °C (max.): ±1 °C (max.) Kaltstellen
• Auflösung für Temperaturmessung: Warm- und Kaltstellen =0,062°C (typ.)
• 2x Alarmausgang (12-30V/1A) pro Thermoelement,
• programmierbare Schwellwerte mit Hysterese
• Kurzschluss und Kabelbruch am Thermoelement wird erkannt und angezeigt

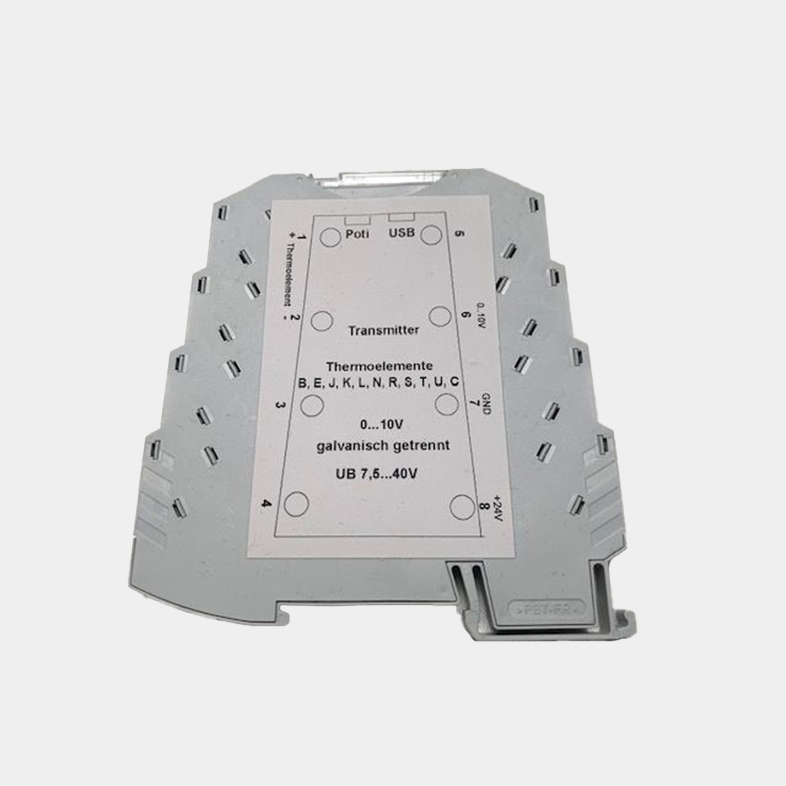

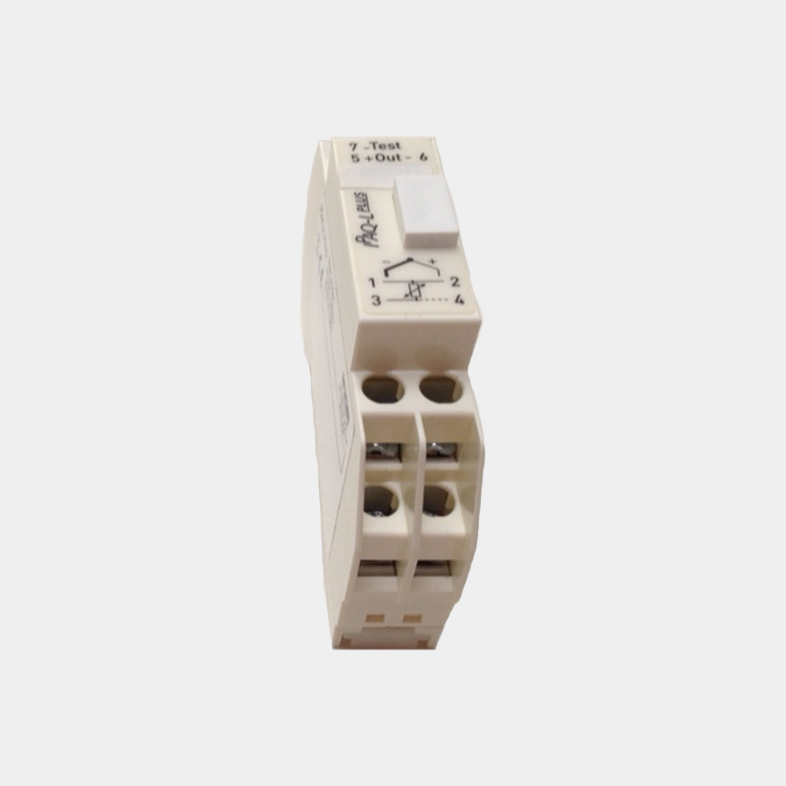

• Digitaler Messumformer für Thermoelemente nach IEC 584-3
• galvanisch getrennt bis max 1,5 KV
• Messbereich: – 50 bis + 1000 °C
• Ausgangssignal 0..10 V , bzw. 4 … 20 mA
• Spannungsversorgung 24 V

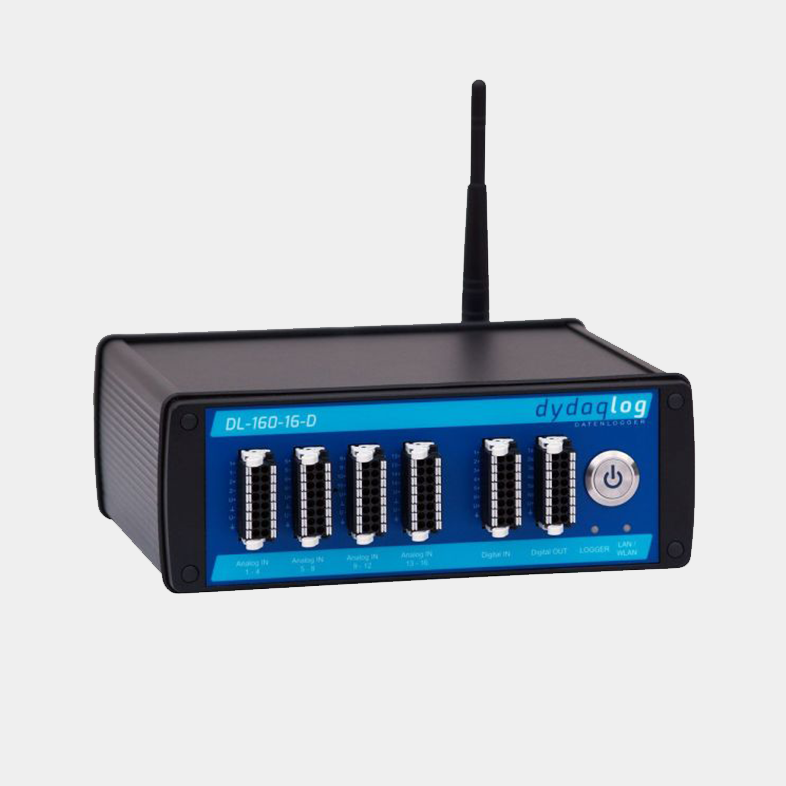

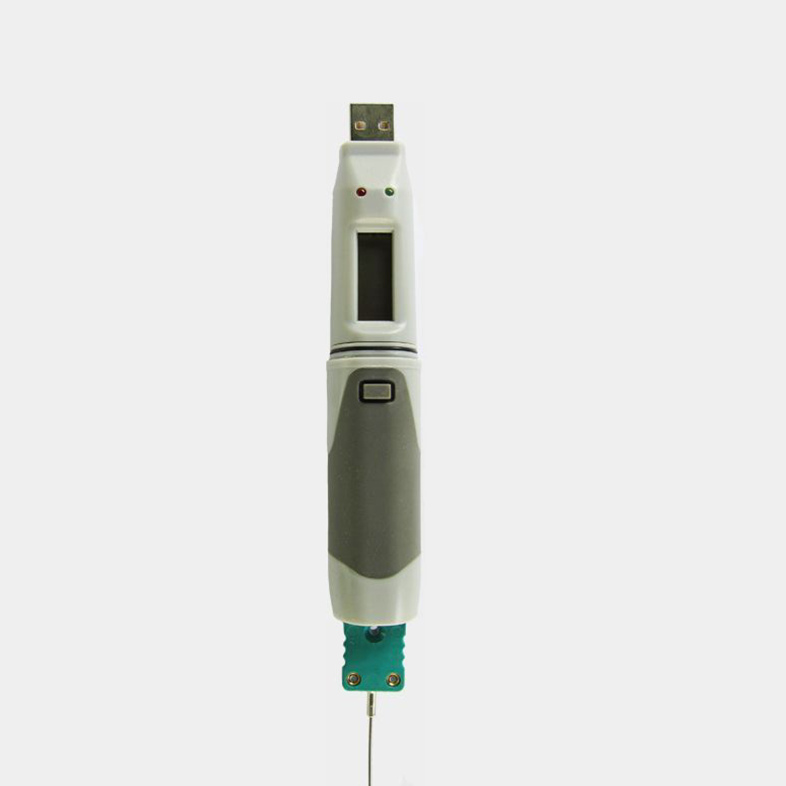

Für hochgenaue Messwerterfassung. Der Datenlogger vereint die Vorteile flexibel einstellbarer Sensoreingänge, genauer und zuverlässiger Datenaufzeichnung mit einfacher, intuitiver Einrichtung und Bedienung sowie nahtloser Anbindung an industrielle Cloud-Lösungen. Die Messdaten sind jederzeit und überall verfügbar. Der Datenlogger besitzt 16 differentielle Analogeingänge mit 24 Bit Auflösung und jeweils 10 Hz Abtastrate. Jeder Kanal kann individuell für die Eingänge von Thermoelementen, Widerstandsthermometer oder Dehnmessstreifen konfiguriert
werden.
Der Datenlogger misst und speichert bis zu 32.000 Temperaturmesswerte, mit individuellen Abtastungsintervallen von 1 s bis 12 h, eines Thermoelements Typ J, K, oder T, das direkt an die Buchse des Datenloggers angeschlossen wird. Eine Energie-Versorgung ist mit Batterien (1/2 AA, 3,6V) abgesichert. Das Einrichten des Datenloggers und Überspielen der Messdaten auf den Rechner gestalten sich denkbar einfach: den Logger an einem USB-Anschluss des PC einstecken und anschließend die bedienungsfreundliche Windows-Software ausführen. Die Software ist kompatibel mit Windows 2000/ XP / Vista oder Windows7 – 32- und 64-bit.
Sprechen wir darüber! Gemeinsam finden wir die optimale Lösung für Ihre Bedürfnisse
